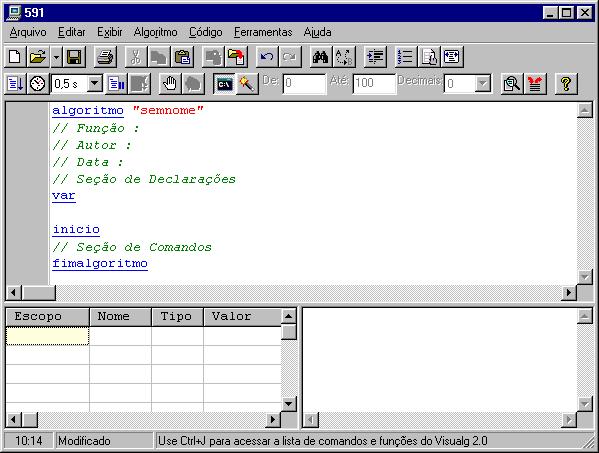

A Tela Principal do VisuAlg
A tela do VisuAlg compõe-se da barra de tarefas, do editor de textos (que toma toda a sua metade superior), do quadro de variáveis (no lado esquerdo da metade inferior), do simulador de saída (no correspondente lado direito) e da barra de status. Quando o programa é carregado, já apresenta no editor um "esqueleto" de pseudocódigo, com a intenção de poupar trabalho ao usuário e de mostrar o formato básico que deve ser seguido. Explicaremos a seguir cada componente da interface do VisuAlg.

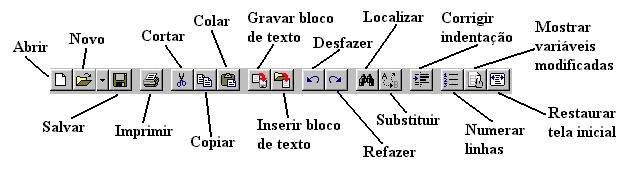

A Barra de Tarefas
Contém os comandos mais utilizados no VisuAlg (estes comandos também podem ser acessados pelo menu ou por atalhos no teclado).
Abrir (Ctrl-A): Abre um arquivo anteriormente
gravado, substituindo o texto presente no editor. Se este tiver sido modificado,
o VisuAlg pedirá sua confirmação para salvá-lo antes que seja
sobreposto.
Novo (Ctrl-N): Cria um novo "esqueleto" de pseudocódigo,
substituindo o texto presente no editor. Se este tiver sido modificado, o
VisuAlg pedirá sua confirmação para salvá-lo antes que seja
sobreposto.
Salvar (Ctrl-S): Grava imediatamente o texto presente no
editor. Na primeira vez que um novo texto é gravado, o VisuAlg pede seu nome e
localização.
Imprimir: Imprime imediatamente na impressora padrão o
texto presente no editor. Para configurar a impressão, use o comando Imprimir do
menu Arquivo (acessível também pelo atalho Ctrl-P).
Cortar
(Ctrl-X): Apaga texto selecionado, armazenando-o em uma área de
transferência.
Copiar (Ctrl-C): Copia o texto selecionado para a área
de transferência.
Colar (Ctrl-V): Copia texto da área de transferência
para o local em que está o cursor.
Gravar bloco de texto: Permite a
gravação em arquivo de um texto selecionado no editor. A extensão sugerida para
o nome do arquivo é .inc.
Inserir bloco de texto: Permite a
inserção do conteúdo de um arquivo. A extensão sugerida para o nome do arquivo é
.inc.
Desfazer (Ctrl-Z): Desfaz último comando
efetuado.
Refazer (Shift-Ctrl-Z): Refaz último comando
desfeito.
Localizar (Ctrl-L): Localiza no texto presente no editor
determinada palavra especificada.
Substituir (Ctrl-U): Localiza no
texto presente no editor determinada palavra especificada, substituindo-a por
outra.
Corrigir Indentação (Ctrl-G): Corrige automaticamente a
indentação (ou tabulação) do pseudocódigo, tabulando cada comando interno
com espaços à esquerda.
Numerar linhas:
Ativa ou desativa a exibição dos números das linhas na área à esquerda do
editor. A linha e a coluna do editor em que o cursor está em um determinado
momento também são mostradas na barra de status (parte inferior da tela).
Por motivos técnicos, esta opção é automaticamente desativada durante a execução
do pseudocódigo, mas volta a ser ativada logo em seguida.
Mostrar
variáveis modificadas: Ativa ou desativa a exibição da variável que está
sendo modificada. Como o número de variáveis pode ser grande, muitas podem estar
fora da janela de visualização; quando esta característica está ativada, o
VisuAlg rola a grade de exibição de modo que cada variável fique visível no
momento em está sendo modificada. Este recurso é especialmente útil quando se
executa um pseudocódigo passo a passo. Por questões de desempenho, a
configuração padrão desta característica é desativada, quando o
pseudocódigo está sendo executado automaticamente. No entanto, basta clicar este
botão para executá-lo automaticamente com a exibição ativada. No final da
execução, a configuração volta a ser desativada.
Restaurar tela
inicial: Retorna a divisão da tela ao formato inicial, caso você tenha
mudado o tamanho da área do editor de texto, quadro de variáveis ou simulador de
saída.

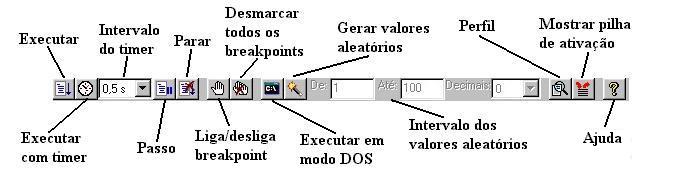

Executar (F9): Inicia (ou continua) a
execução automática do pseudocódigo.
Executar com timer
(Shift-F9):: Insere um atraso (que pode ser especificado no intervalo ao
lado) antes da execução de cada linha. Também realça em fundo azul o comando que
está sendo executado, da mesma forma que na execução passo a
passo.
Intervalo do timer: Atraso em cada linha, para
quando se deseja executar o pseudocódigo com timer.
Passo (F8):
Inicia (ou continua) a execução linha por linha do pseudocódigo, dando ao
usuário a oportunidade de acompanhar o fluxo de execução, os valores das
variáveis e a pilha de ativação dos subprogramas.
Parar (Ctrl-F2):
Termina imediatamente a execução do pseudocódigo.
Evidentemente, este botão fica desabilitado quando o pseudocódigo não está sendo
executado.
Liga/desliga breakpoint
(F5): Insere/remove um ponto de parada na
linha em que esteja o cursor. Estes pontos de parada são úteis para a depuração
e acompanhamento da execução dos pseudocódigos, pois permitem a verificação dos
valores das variáveis e da pilha de ativação de subprogramas.
Desmarcar todos os breakpoints (Ctrl-F5):
Desativa todos os breakpoints que estejam
ativados naquele momento.
Executar em modo
DOS: Com esta opção ativada, tanto a entrada
como a saída-padrão passa a ser uma janela que imita o DOS, simulando a execução
de um programa neste ambiente.
Gerar
valores aleatórios: Ativa a geração de
valores aleatórios que substituem a digitação de dados. A faixa padrão de
valores gerados é de 0 a 100 inclusive, mas pode ser modificada (basta alterar
intervalo ao lado). Para a geração de dados do tipo caractere, não há uma faixa
pré-estabelecida: os dados gerados serão sempre strings de 5 letras
maiúsculas.
Intervalo dos valores
aleatórios: Faixa de valores que serão gerados automaticamente, quando esta
opção estiver ativada.
Perfil (F7): Após a execução de um pseudocódigo, exibe o número de vezes que cada umas
das suas linhas foi executada. É útil para a análise de eficiência (por exemplo,
nos métodos de ordenação).
Mostrar pilha de
ativação (Ctrl-F3): Exibe a pilha de
subprogramas ativados num dado momento. Convém utilizar este comando em conjunto
com breakpoints ou com a execução passo a passo.
Ajuda (F1):
Possibilita acesso às páginas de ajuda e às informações sobre o
VisuAlg.
Quadro de Variáveis
É formado por uma grade na qual são mostrados o escopo de cada variável (se for do programa principal, será global; se for local, será apresentado o nome do subprograma onde foi declarada), seus nomes (também com os índices, nos casos em que sejam vetores), seu tipo ("I" para inteiro, "R" para real, "C" para caractere e "L" para lógico) e o seu valor corrente. A versão atual do VisuAlg permite a visualização de até 500 variáveis (contando individualmente cada elemento dos vetores).
A Barra de Status
Situada na parte inferior da tela, esta barra contém dois painéis: o primeiro mostra a linha e a coluna onde o cursor está, e o segundo mostra a palavra Modificado no caso em que o pseudocódigo tenha sido alterado desde que foi carregado ou salvo pela última vez. Nesta barra, há ainda um terceiro painel disponível, que ainda não tem um uso específico na atual versão.
